Documentacion: ManageEmail_GRASIAInteraction

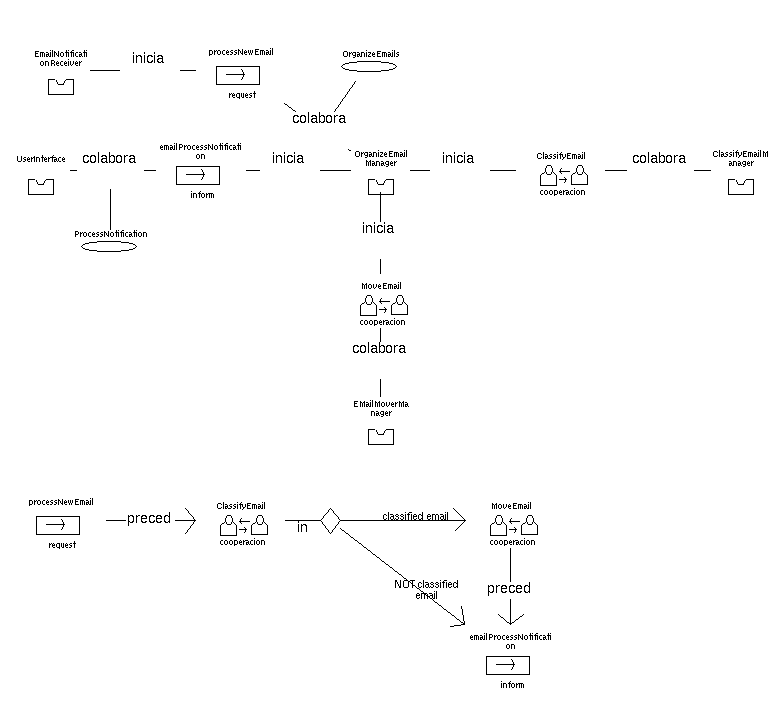

Descripcion: ManageEmail GRASIA Specification with the interaction unit exchange and its sorting and the tasks which carry out the participant roles in response to these interaction units. The interaction is splitted in four steps, the first one between the roles EmailNotificationReceiver and OrganizeEmailManager, the second one between OrganizeEmailManager and ClassifyEmailManager, the third one between OrganizeEmailManager and EmailMoverManager and the fourth one between the OrganizeEmailManager and UserInterface.

The interaction is specified as follows. The EmailNotificationReceiver sends a request to the OrganizeEmailManager role to process a new e-mail. The OrganizEmailManager coordinates the actions needed to attend the request. The new e-mail is classified through the interaction ClassifyEmail with the ClassifyEmailManager role. The classified e-mail is moved to its corresponding folder through the interaction MoveEmail with the EmailMoverManager role. The OrganizeEmailManager sends the relevant notifications generated in these interactions to the UserInterface. This role communicates these notifications to the user in a proper way.


Instancias de entidades de meta-modelo

EntidadEntidad del meta-modeloDocumentacion
ClassifyEmail
 Interaccion  Describes the interaction to classify an email.
MoveEmail
 Interaccion  Describes the interaction to move a classified email to its corresponding folder.
ClassifyEmailManager
 Rol  It manages the classifying process over an e-mail.
EMailMoverManager
 Rol  It manages the move action over an e-mail. It has knowledge about how to use the e-mail wrapper to move e-mail between locations.
EmailNotificationReceiver
 Rol  It represents the event listener about new incoming email not already processed.
OrganizeEmailManager
 Rol  It coordinates the email management: perception, classification and movement with e-mails.
UserInterface
 Rol  It manages the user's interface and therefore the communication with the user.
OrganizeEmails
 Tarea  Perceives an event about new email and triggers the interactions needed to classify the email and move it to the adequate folder.
ProcessNotification
 Tarea  This task sends a notification to the UserDevice.
emailProcessNotification
 UnidadInteraccion
processNewEmail
 UnidadInteraccion

ClassifyEmail (Interaccion)

Propiedades:
EtiquetaClassifyEmail
DescripcionDescribes the interaction to classify an email.
Naturaleza_Interaccioncooperacion

Relaciones:
En el rolEn la relacion Otros extremos
RUIBifurcacionIn UIBifurcacion
Con los objetosEn el rol
MoveEmail  RUIBifurcacionOut
emailProcessNotification  RUIBifurcacionOut
RUIColaboraOR UIColabora
  • CondicionMental:
    •
    Con los objetosEn el rol
    ClassifyEmailManager  RUIColaboraDR
    RUIIniciaOR UIInicia
  • CondicionMental:
    •
    Con los objetosEn el rol
    OrganizeEmailManager  RUIIniciaDR
    UIPrecedeDR UIPrecede
    Con los objetosEn el rol
    processNewEmail  UIPrecedeOR

    Diagramas relacionados
    ClassifyEmail_Interaction

    MoveEmail (Interaccion)

    Propiedades:
    EtiquetaMoveEmail
    DescripcionDescribes the interaction to move a classified email to its corresponding folder.
    Naturaleza_Interaccioncooperacion

    Relaciones:
    En el rolEn la relacion Otros extremos
    RUIBifurcacionOut UIBifurcacion
    Con los objetosEn el rol
    ClassifyEmail  RUIBifurcacionIn
    emailProcessNotification  RUIBifurcacionOut
    RUIColaboraOR UIColabora
  • CondicionMental:
    •
    Con los objetosEn el rol
    EMailMoverManager  RUIColaboraDR
    RUIIniciaOR UIInicia
  • CondicionMental:
    •
    Con los objetosEn el rol
    OrganizeEmailManager  RUIIniciaDR
    UIPrecedeOR UIPrecede
    Con los objetosEn el rol
    emailProcessNotification  UIPrecedeDR

    Diagramas relacionados
    MoveEmail_Interaction

    ClassifyEmailManager (Rol)

    Propiedades:
    IDClassifyEmailManager
    DescripcionIt manages the classifying process over an e-mail.

    Relaciones:
    En el rolEn la relacion Otros extremos
    RUIColaboraDR UIColabora
  • CondicionMental:
    •
    Con los objetosEn el rol
    ClassifyEmail  RUIColaboraOR

    EMailMoverManager (Rol)

    Propiedades:
    IDEMailMoverManager
    DescripcionIt manages the move action over an e-mail. It has knowledge about how to use the e-mail wrapper to move e-mail between locations.

    Relaciones:
    En el rolEn la relacion Otros extremos
    RUIColaboraDR UIColabora
  • CondicionMental:
    •
    Con los objetosEn el rol
    MoveEmail  RUIColaboraOR

    EmailNotificationReceiver (Rol)

    Propiedades:
    IDEmailNotificationReceiver
    DescripcionIt represents the event listener about new incoming email not already processed.

    Relaciones:
    En el rolEn la relacion Otros extremos
    RUIIniciaDR UIInicia
  • CondicionMental:
    •
    Con los objetosEn el rol
    processNewEmail  RUIIniciaOR

    OrganizeEmailManager (Rol)

    Propiedades:
    IDOrganizeEmailManager
    DescripcionIt coordinates the email management: perception, classification and movement with e-mails.

    Relaciones:
    En el rolEn la relacion Otros extremos
    RUIColaboraDR UIColabora
  • CondicionMental:
    •
    Con los objetosEn el rol
    OrganizeEmails  REjecutaD
    processNewEmail  RUIColaboraOR
    RUIIniciaDR UIInicia
  • CondicionMental:
    •
    Con los objetosEn el rol
    emailProcessNotification  RUIIniciaOR
    RUIIniciaDR UIInicia
  • CondicionMental:
    •
    Con los objetosEn el rol
    ClassifyEmail  RUIIniciaOR
    RUIIniciaDR UIInicia
  • CondicionMental:
    •
    Con los objetosEn el rol
    MoveEmail  RUIIniciaOR

    UserInterface (Rol)

    Propiedades:
    IDUserInterface
    DescripcionIt manages the user's interface and therefore the communication with the user.

    Relaciones:
    En el rolEn la relacion Otros extremos
    RUIColaboraDR UIColabora
  • CondicionMental:
    •
    Con los objetosEn el rol
    ProcessNotification  REjecutaD
    emailProcessNotification  RUIColaboraOR

    OrganizeEmails (Tarea)

    Propiedades:
    IDOrganizeEmails
    DescripcionPerceives an event about new email and triggers the interactions needed to classify the email and move it to the adequate folder.

    Relaciones:
    En el rolEn la relacion Otros extremos
    REjecutaD UIColabora
  • CondicionMental:
    •
    Con los objetosEn el rol
    OrganizeEmailManager  RUIColaboraDR
    processNewEmail  RUIColaboraOR

    ProcessNotification (Tarea)

    Propiedades:
    IDProcessNotification
    DescripcionThis task sends a notification to the UserDevice.

    Relaciones:
    En el rolEn la relacion Otros extremos
    REjecutaD UIColabora
  • CondicionMental:
    •
    Con los objetosEn el rol
    UserInterface  RUIColaboraDR
    emailProcessNotification  RUIColaboraOR

    emailProcessNotification (UnidadInteraccion)

    Propiedades:
    IDemailProcessNotification
    ActoDelHablainform

    Relaciones:
    En el rolEn la relacion Otros extremos
    RUIBifurcacionOut UIBifurcacion
    Con los objetosEn el rol
    ClassifyEmail  RUIBifurcacionIn
    MoveEmail  RUIBifurcacionOut
    RUIColaboraOR UIColabora
  • CondicionMental:
    •
    Con los objetosEn el rol
    ProcessNotification  REjecutaD
    UserInterface  RUIColaboraDR
    RUIIniciaOR UIInicia
  • CondicionMental:
    •
    Con los objetosEn el rol
    OrganizeEmailManager  RUIIniciaDR
    UIPrecedeDR UIPrecede
    Con los objetosEn el rol
    MoveEmail  UIPrecedeOR

    processNewEmail (UnidadInteraccion)

    Propiedades:
    IDprocessNewEmail
    ActoDelHablarequest

    Relaciones:
    En el rolEn la relacion Otros extremos
    RUIColaboraOR UIColabora
  • CondicionMental:
    •
    Con los objetosEn el rol
    OrganizeEmails  REjecutaD
    OrganizeEmailManager  RUIColaboraDR
    RUIIniciaOR UIInicia
  • CondicionMental:
    •
    Con los objetosEn el rol
    EmailNotificationReceiver  RUIIniciaDR
    UIPrecedeOR UIPrecede
    Con los objetosEn el rol
    ClassifyEmail  UIPrecedeDR
