Documentacion: MoveEmail_GRASIAInteraction

Descripcion: MoveEmail GRASIA Specification with the interaction unit exchange and its sorting and the tasks which carry out the participant roles in response to these interaction units.

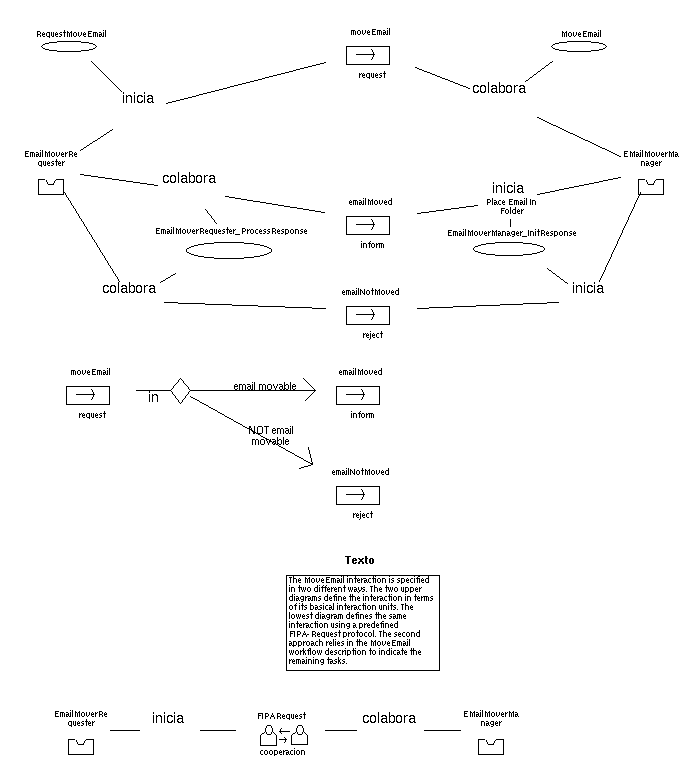

This interaction is specified without and with the FIPA-Request protocol. In the first two diagrams the possible communications between the roles relies in the specific tasks of the interaction. In the third diagram the communication is explicitly carried out with a FIPA-Request protocol. In both cases, the interaction takes place in one step between the EmailMoverRequester and the EmailMoverManager.

With the first specification, the EmailMoverRequester role sends a request to move an e-mail. The EmailMoverManager makes the actions needed to attend the request. Its responses to the EmailMoverRequester can be an inform (emailMoved interaction unit) or a reject (emailNotMoved interaction unit).

With the second specification there is one FIPA-Request interaction. The deeper description of these interaction is explained in Workflow Descriptions and Tasks and Goals diagrams.


Instancias de entidades de meta-modelo

EntidadEntidad del meta-modeloDocumentacion
FIPARequest
 Interaccion  FIPA-Request protocol.
Note
 Nota  The MoveEmail interaction is specified in two different ways. The two upper diagrams define the interaction in terms of its basical interaction units. The lowest diagram defines the same interaction using a predefined FIPA-Request protocol. The second approach relies in the MoveEmail workflow description to indicate the remaining tasks.
EMailMoverManager
 Rol  It manages the move action over an e-mail. It has knowledge about how to use the e-mail wrapper to move e-mail between locations.
EmailMoverRequester
 Rol  It represents the requester of a move action over an e-mail.
EmailMoverManager_InitResponse
 Tarea  Makes the sending of the move e-mail response.
EmailMoverRequester_ProcessResponse
 Tarea  Makes the processing of the move e-mail response to the request.
MoveEmail
 Tarea  Move a given e-mail to the folder related to its category.
RequestMoveEmail
 Tarea  Request an e-mail movement.
emailMoved
 UnidadInteraccion
emailNotMoved
 UnidadInteraccion
moveEmail
 UnidadInteraccion

FIPARequest (Interaccion)

Propiedades:
EtiquetaFIPARequest
DescripcionFIPA-Request protocol.
Naturaleza_Interaccioncooperacion

Relaciones:
En el rolEn la relacion Otros extremos
RUIColaboraOR UIColabora
  • CondicionMental:
    •
    Con los objetosEn el rol
    EMailMoverManager  RUIColaboraDR
    RUIIniciaOR UIInicia
  • CondicionMental:
    •
    Con los objetosEn el rol
    EmailMoverRequester  RUIIniciaDR

    Diagramas relacionados
    FIPA-Request

    Note (Nota)

    Propiedades:
    IDNote
    DescripcionThe MoveEmail interaction is specified in two different ways. The two upper diagrams define the interaction in terms of its basical interaction units. The lowest diagram defines the same interaction using a predefined FIPA-Request protocol. The second approach relies in the MoveEmail workflow description to indicate the remaining tasks.

    Relaciones:

    EMailMoverManager (Rol)

    Propiedades:
    IDEMailMoverManager
    DescripcionIt manages the move action over an e-mail. It has knowledge about how to use the e-mail wrapper to move e-mail between locations.

    Relaciones:
    En el rolEn la relacion Otros extremos
    RUIColaboraDR UIColabora
  • CondicionMental:
    •
    Con los objetosEn el rol
    MoveEmail  REjecutaD
    moveEmail  RUIColaboraOR
    RUIColaboraDR UIColabora
  • CondicionMental:
    •
    Con los objetosEn el rol
    FIPARequest  RUIColaboraOR
    RUIIniciaDR UIInicia
  • CondicionMental:Place Email In Folder
    •
    Con los objetosEn el rol
    EmailMoverManager_InitResponse  REjecutaD
    emailMoved  RUIIniciaOR
    RUIIniciaDR UIInicia
  • CondicionMental:
    •
    Con los objetosEn el rol
    EmailMoverManager_InitResponse  REjecutaD
    emailNotMoved  RUIIniciaOR

    EmailMoverRequester (Rol)

    Propiedades:
    IDEmailMoverRequester
    DescripcionIt represents the requester of a move action over an e-mail.

    Relaciones:
    En el rolEn la relacion Otros extremos
    RUIColaboraDR UIColabora
  • CondicionMental:
    •
    Con los objetosEn el rol
    EmailMoverRequester_ProcessResponse  REjecutaD
    emailMoved  RUIColaboraOR
    RUIColaboraDR UIColabora
  • CondicionMental:
    •
    Con los objetosEn el rol
    EmailMoverRequester_ProcessResponse  REjecutaD
    emailNotMoved  RUIColaboraOR
    RUIIniciaDR UIInicia
  • CondicionMental:
    •
    Con los objetosEn el rol
    RequestMoveEmail  REjecutaD
    moveEmail  RUIIniciaOR
    RUIIniciaDR UIInicia
  • CondicionMental:
    •
    Con los objetosEn el rol
    FIPARequest  RUIIniciaOR

    EmailMoverManager_InitResponse (Tarea)

    Propiedades:
    IDEmailMoverManager_InitResponse
    DescripcionMakes the sending of the move e-mail response.

    Relaciones:
    En el rolEn la relacion Otros extremos
    REjecutaD UIInicia
  • CondicionMental:Place Email In Folder
    •
    Con los objetosEn el rol
    EMailMoverManager  RUIIniciaDR
    emailMoved  RUIIniciaOR
    REjecutaD UIInicia
  • CondicionMental:
    •
    Con los objetosEn el rol
    EMailMoverManager  RUIIniciaDR
    emailNotMoved  RUIIniciaOR

    EmailMoverRequester_ProcessResponse (Tarea)

    Propiedades:
    IDEmailMoverRequester_ProcessResponse
    DescripcionMakes the processing of the move e-mail response to the request.

    Relaciones:
    En el rolEn la relacion Otros extremos
    REjecutaD UIColabora
  • CondicionMental:
    •
    Con los objetosEn el rol
    EmailMoverRequester  RUIColaboraDR
    emailMoved  RUIColaboraOR
    REjecutaD UIColabora
  • CondicionMental:
    •
    Con los objetosEn el rol
    EmailMoverRequester  RUIColaboraDR
    emailNotMoved  RUIColaboraOR

    MoveEmail (Tarea)

    Propiedades:
    IDMoveEmail
    DescripcionMove a given e-mail to the folder related to its category.

    Relaciones:
    En el rolEn la relacion Otros extremos
    REjecutaD UIColabora
  • CondicionMental:
    •
    Con los objetosEn el rol
    EMailMoverManager  RUIColaboraDR
    moveEmail  RUIColaboraOR

    RequestMoveEmail (Tarea)

    Propiedades:
    IDRequestMoveEmail
    DescripcionRequest an e-mail movement.

    Relaciones:
    En el rolEn la relacion Otros extremos
    REjecutaD UIInicia
  • CondicionMental:
    •
    Con los objetosEn el rol
    EmailMoverRequester  RUIIniciaDR
    moveEmail  RUIIniciaOR

    emailMoved (UnidadInteraccion)

    Propiedades:
    IDemailMoved
    ActoDelHablainform

    Relaciones:
    En el rolEn la relacion Otros extremos
    RUIBifurcacionOut UIBifurcacion
    Con los objetosEn el rol
    moveEmail  RUIBifurcacionIn
    emailNotMoved  RUIBifurcacionOut
    RUIColaboraOR UIColabora
  • CondicionMental:
    •
    Con los objetosEn el rol
    EmailMoverRequester_ProcessResponse  REjecutaD
    EmailMoverRequester  RUIColaboraDR
    RUIIniciaOR UIInicia
  • CondicionMental:Place Email In Folder
    •
    Con los objetosEn el rol
    EmailMoverManager_InitResponse  REjecutaD
    EMailMoverManager  RUIIniciaDR

    emailNotMoved (UnidadInteraccion)

    Propiedades:
    IDemailNotMoved
    ActoDelHablareject

    Relaciones:
    En el rolEn la relacion Otros extremos
    RUIBifurcacionOut UIBifurcacion
    Con los objetosEn el rol
    moveEmail  RUIBifurcacionIn
    emailMoved  RUIBifurcacionOut
    RUIColaboraOR UIColabora
  • CondicionMental:
    •
    Con los objetosEn el rol
    EmailMoverRequester_ProcessResponse  REjecutaD
    EmailMoverRequester  RUIColaboraDR
    RUIIniciaOR UIInicia
  • CondicionMental:
    •
    Con los objetosEn el rol
    EmailMoverManager_InitResponse  REjecutaD
    EMailMoverManager  RUIIniciaDR

    moveEmail (UnidadInteraccion)

    Propiedades:
    IDmoveEmail
    ActoDelHablarequest

    Relaciones:
    En el rolEn la relacion Otros extremos
    RUIBifurcacionIn UIBifurcacion
    Con los objetosEn el rol
    emailMoved  RUIBifurcacionOut
    emailNotMoved  RUIBifurcacionOut
    RUIColaboraOR UIColabora
  • CondicionMental:
    •
    Con los objetosEn el rol
    MoveEmail  REjecutaD
    EMailMoverManager  RUIColaboraDR
    RUIIniciaOR UIInicia
  • CondicionMental:
    •
    Con los objetosEn el rol
    RequestMoveEmail  REjecutaD
    EmailMoverRequester  RUIIniciaDR
