Documentacion: MoveEmail_Workflow

Descripcion: Description of the tasks which compose the workflow MoveEmail. It also includes the roles which carry out these tasks.

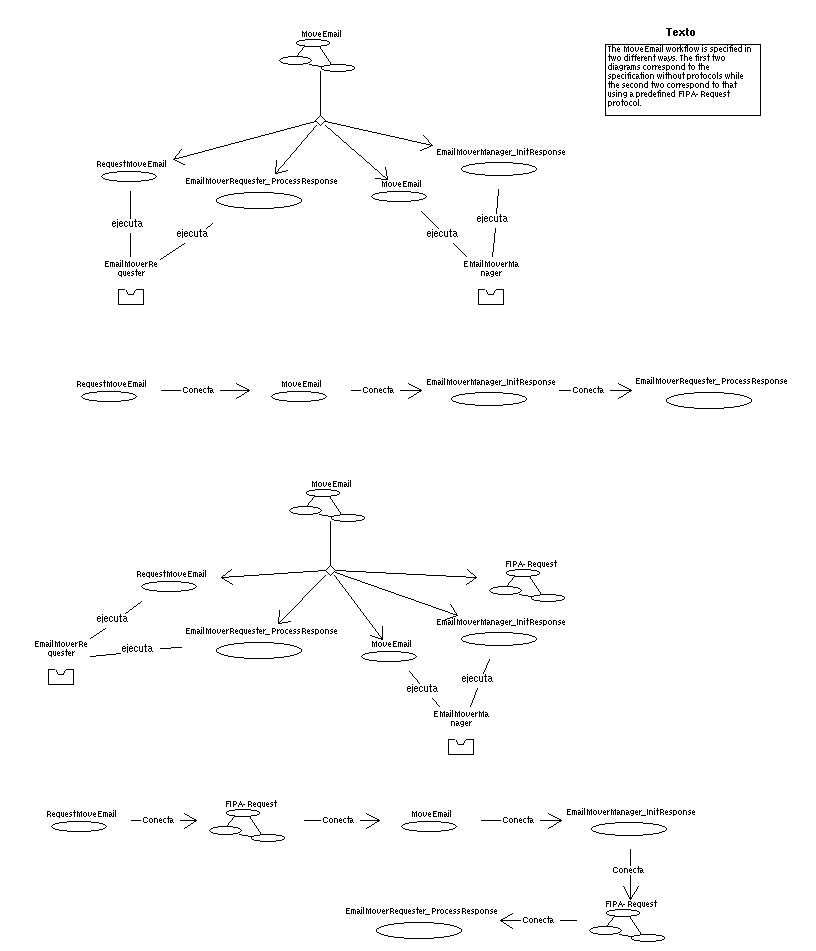

This workflow moves a classified e-mail from its present folder to that one related to its category. It is specified without and with the FIPA-Request protocol. In the first two diagrams the possible communication between the roles relies in the specific tasks of the workflow. In the second two diagrams the communication is explicitly carried out by the tasks in the FIPA-Request protocol. The following descriptions do not consider communication matters.

The workflow begins with a classified e-mail created by the ClassifyEmail worflow. This e-mail is catched by RequestMoveEmail. This task directs this asking to MoveEmail which actually makes the displacement. The results of MoveEmail are communicated to the requester thanks to the combined action of EmailMoverManager_InitResponse and EmailMoverRequester_ProcessResponse. The first one is employed by the role EmailMoverManager to begin the communication. The role EmailMoverRequester receives the notifications with EmailMoverRequester_ProcessResponse and prepares the next steps in the global process.

Instancias de entidades de meta-modelo

Entidad	Entidad del meta-modelo	Documentacion
FIPA-Request	FlujoDeTrabajo	FIPA-Request protocol.
MoveEmail	FlujoDeTrabajo	Describes the workflow to move a classified e-mail to its corresponding folder.
Note	Nota	The MoveEmail workflow is specified in two different ways. The first two diagrams correspond to the specification without protocols while the second two correspond to that using a predefined FIPA-Request protocol.
EMailMoverManager	Rol	It manages the move action over an e-mail. It has knowledge about how to use the e-mail wrapper to move e-mail between locations.
EmailMoverRequester	Rol	It represents the requester of a move action over an e-mail.
EmailMoverManager_InitResponse	Tarea	Makes the sending of the move e-mail response.
EmailMoverRequester_ProcessResponse	Tarea	Makes the processing of the move e-mail response to the request.
MoveEmail	Tarea	Move a given e-mail to the folder related to its category.
RequestMoveEmail	Tarea	Request an e-mail movement.

FIPA-Request (FlujoDeTrabajo)

Propiedades:

ID	FIPA-Request
Descripcion	FIPA-Request protocol.

Relaciones:

En el rol

En la relacion

Otros extremos

WFConectaDR

WFConecta

Con los objetos	En el rol
RequestMoveEmail	WFConectaOR

WFConectaDR

WFConecta

Con los objetos	En el rol
EmailMoverManager_InitResponse	WFConectaOR

WFConectaOR

WFConecta

Con los objetos	En el rol
MoveEmail	WFConectaDR

WFConectaOR

WFConecta

Con los objetos	En el rol
EmailMoverRequester_ProcessResponse	WFConectaDR

WFDescomponeDR

WFDescompone

Con los objetos	En el rol
RequestMoveEmail	WFDescomponeDR
EmailMoverRequester_ProcessResponse	WFDescomponeDR
MoveEmail	WFDescomponeDR
EmailMoverManager_InitResponse	WFDescomponeDR
MoveEmail	WFDescomponeOR

Diagramas relacionados
FIPA-Request_Workflow

MoveEmail (FlujoDeTrabajo)

Propiedades:

ID	MoveEmail
Descripcion	Describes the workflow to move a classified e-mail to its corresponding folder.

Relaciones:

En el rol

En la relacion

Otros extremos

WFDescomponeOR

WFDescompone

Con los objetos	En el rol
RequestMoveEmail	WFDescomponeDR
EmailMoverRequester_ProcessResponse	WFDescomponeDR
MoveEmail	WFDescomponeDR
EmailMoverManager_InitResponse	WFDescomponeDR

WFDescomponeOR

WFDescompone

Con los objetos	En el rol
RequestMoveEmail	WFDescomponeDR
EmailMoverRequester_ProcessResponse	WFDescomponeDR
MoveEmail	WFDescomponeDR
EmailMoverManager_InitResponse	WFDescomponeDR
FIPA-Request	WFDescomponeDR

Note (Nota)

Propiedades:

ID	Note
Descripcion	The MoveEmail workflow is specified in two different ways. The first two diagrams correspond to the specification without protocols while the second two correspond to that using a predefined FIPA-Request protocol.
